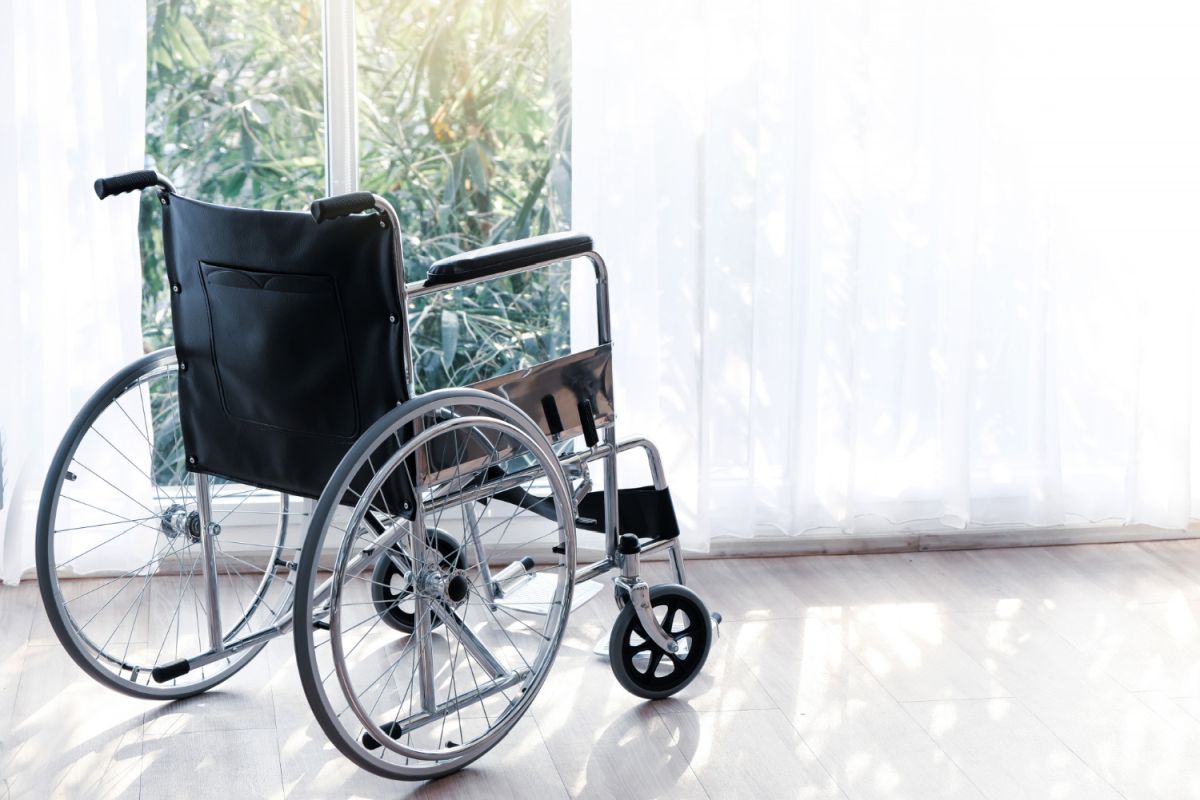

Jak złożyć wózek inwalidzki?

Czym charakteryzują się wózki składane?

Wózki inwalidzkie składane to konstrukcje, których rama oparta na mechanizmie krzyżakowym umożliwia zmniejszenie całkowitej szerokości sprzętu. Do ich budowy wykorzystuje się aluminium, co przekłada się na masę wózka w przedziale 12-15 kg, lub stal, co skutkuje masą na poziomie 18-20 kg. Różnica w masie materiału konstrukcyjnego wpływa na siłę wymaganą do podniesienia i transportu wózka. Mechanizm składania aktywowany jest zazwyczaj poprzez uniesienie płaszczyzny siedziska.

Procedura składania wózka jest procesem mechanicznym, który nie wymaga użycia dodatkowych narzędzi. Wiele modeli posiada również demontowalne lub odchylane podnóżki i podłokietniki, co dodatkowo redukuje gabaryty wózka do transportu. Złożony wózek osiąga wymiary pozwalające na jego umieszczenie w bagażniku samochodu osobowego lub w przestrzeni przeznaczonej na bagaż w transporcie publicznym. Ta cecha konstrukcyjna zwiększa autonomię pacjenta oraz ułatwia logistykę opiekunom.

Zrozumienie, jak złożyć wózek inwalidzki, jest elementem adaptacji pacjenta i opiekuna do korzystania ze sprzętu ortopedycznego. Zredukowane wymiary po złożeniu ułatwiają przechowywanie wózka w mieszkaniach o ograniczonym metrażu. Konstrukcja składana odpowiada na potrzeby zarówno użytkowników stałych, jak i pacjentów wymagających tymczasowego wsparcia mobilności, np. w okresie rekonwalescencji po zabiegach chirurgicznych. Sposób składania jest opisany w instrukcji technicznej dołączonej do każdego wyrobu medycznego tego typu.

Jakie mechanizmy składania występują?

Główne mechanizmy składania wózków inwalidzkich to system krzyżakowy (X-frame) oraz składanie pionowe ramy. W systemie krzyżakowym dwie skośne belki pod siedziskiem zbliżają się do siebie, co powoduje zmniejszenie szerokości całkowitej wózka. Składanie pionowe ramy polega na złożeniu oparcia na siedzisko, co redukuje wysokość i głębokość konstrukcji. Oba systemy mogą występować niezależnie lub być łączone w niektórych modelach w celu optymalizacji wymiarów.

Wybór mechanizmu wpływa bezpośrednio na finalne wymiary i kształt wózka po złożeniu. Konstrukcje krzyżakowe po złożeniu zachowują swoją wysokość i długość, stając się wąskim, pionowym pakietem transportowym. Wózki z pionowym składaniem ramy tworzą bardziej płaski, ale szerszy pakunek. Wiedza o tym, jak złożyć wózek inwalidzki i jakie wymiary osiągnie, jest parametrem branym pod uwagę przy doborze do środków transportu, np. bagażnika samochodowego.

Dodatkowe opcje demontażu komponentów mogą dalej redukować gabaryty transportowe wózka. Wiele wózków aktywnych wyposażonych jest w system szybkiego demontażu kół napędowych (tylnych) za pomocą jednego przycisku, tzw. szybkozłączki. Demontowalne mogą być również podnóżki oraz podłokietniki, co pozwala na zmniejszenie wagi i objętości ramy. Złożenie samej ramy po uprzednim odłączeniu kół i podnóżków pozwala uzyskać najmniejszy możliwy wymiar transportowy.

Składanie typu krzyżakowego

Mechanizm krzyżakowy, określany jako X-frame, polega na zbliżeniu do siebie bocznych części ramy wzdłuż osi podłużnej wózka, co powoduje redukcję jego szerokości. Złożenie jest możliwe dzięki elastycznemu siedzisku, które unosi się do góry, pozwalając na ruch krzyżujących się rur stelaża. W efekcie tej procedury szerokość wózka może ulec zmniejszeniu o 50-60%, podczas gdy jego wysokość i długość pozostają niezmienione. Proces ten jest odwracalny i polega na rozsunięciu ramy bocznej aż do zablokowania mechanizmu w pozycji otwartej.

Konstrukcje oparte na systemie krzyżakowym cechują się dużą stabilnością boczną w pozycji rozłożonej, co wynika z rozkładu sił na podwójnej ramie. Zastosowanie ruchomych połączeń i podwójnego stelaża może jednak prowadzić do zwiększenia całkowitej masy wózka w porównaniu do modeli o sztywnej, nieskładanej ramie. Sama procedura składania wózka inwalidzkiego z tym mechanizmem jest intuicyjna i polega najczęściej na pociągnięciu za środek siedziska ku górze.

Składanie ramy pionowej

Składanie ramy pionowej polega na złożeniu oparcia w kierunku siedziska, co powoduje zmniejszenie głębokości urządzenia. Ten mechanizm jest charakterystyczny dla wózków aktywnych oraz ultralekkich, w których celem konstrukcyjnym jest minimalizacja gabarytów po złożeniu. Wózek złożony w ten sposób zachowuje swoją pierwotną szerokość. Jego głębokość natomiast może zostać zredukowana nawet o 70-80% w stosunku do wymiaru wózka gotowego do użytku.

Procedura składania pionowego często obejmuje demontaż kół napędowych, co jest niezbędne do uzyskania najmniejszych możliwych wymiarów transportowych. Po demontażu kół i złożeniu ramy, wózek przyjmuje formę płaskiego pakunku, co ułatwia jego przechowywanie w wąskich przestrzeniach. W niektórych modelach oparcie jest dodatkowo łamane w połowie wysokości, co pozwala na dalsze zmniejszenie wymiarów pionowych złożonej konstrukcji.

Jak prawidłowo złożyć wózek ręczny?

Prawidłowe złożenie wózka ręcznego rozpoczyna się od jego unieruchomienia poprzez zablokowanie hamulców postojowych na obu kołach napędowych. Należy upewnić się, że wózek jest pusty i nie przebywa w nim użytkownik. Wszystkie przedmioty osobiste, takie jak torby czy poduszki, muszą zostać usunięte, aby nie zakłócały pracy mechanizmów. Wstępnym etapem jest również demontaż lub odchylenie na boki podnóżków, co zapobiega ich kolizji z ramą podczas składania.

Główna sekwencja czynności składania wózka z ramą krzyżakową polega na pociągnięciu do góry środkowej części tapicerki siedziska. Powoduje to symetryczne zbliżanie się do siebie bocznych elementów ramy, co skutkuje redukcją szerokości całkowitej konstrukcji. W modelach z odpinanymi podłokietnikami ich demontaż pozwala na dalsze zmniejszenie gabarytów złożonego sprzętu. Proces ten wymaga zastosowania umiarkowanej, równomiernej siły, a napotkanie oporu sygnalizuje potrzebę weryfikacji, czy żaden element nie blokuje mechanizmu.

Po całkowitym złożeniu ramy, niektóre modele wózków posiadają specjalne blokady lub paski, które zabezpieczają konstrukcję przed niekontrolowanym rozłożeniem się podczas transportu. Złożony w ten sposób wózek inwalidzki ma wymiary umożliwiające jego przechowywanie lub przewożenie w bagażniku pojazdu. Przed ponownym użyciem wózka konieczne jest sprawdzenie, czy rama została w pełni rozłożona i zablokowana w pozycji użytkowej. Wszystkie zdemontowane wcześniej elementy, jak podnóżki, muszą być ponownie zamontowane i zabezpieczone.

Demontaż podnóżków i podłokietników

Demontaż podnóżków jest pierwszym krokiem w procesie składania większości manualnych wózków inwalidzkich, co redukuje całkowitą długość urządzenia. Mechanizm zwalniający, zazwyczaj w formie dźwigni umieszczonej przy osi obrotu, musi zostać naciśnięty w celu odblokowania mocowania. Po zwolnieniu blokady, podnóżek należy obrócić na zewnątrz, a następnie unieść go pionowo, aby wysunąć z gniazda ramy. Usunięcie obu podnóżków ułatwia dostęp do siedziska i centralnego mechanizmu składania konstrukcji.

W przypadku wózków z odpinanymi podłokietnikami, ich usunięcie dodatkowo zmniejsza szerokość transportową sprzętu. Demontaż odbywa się poprzez zwolnienie blokady, często w postaci przycisku u podstawy podłokietnika, i wyciągnięcie elementu z dedykowanych gniazd. Prawidłowe odłączenie tych komponentów przed złożeniem ramy głównej jest warunkiem zachowania ich funkcjonalności. Zapobiega to uszkodzeniom mechanicznym zarówno samych podnóżków i podłokietników, jak i punktów ich mocowania.

Procedura składania ramy głównej

Złożenie ramy głównej wózka inwalidzkiego jest procesem mechanicznym, który redukuje jego wymiary transportowe poprzez zbliżenie do siebie elementów konstrukcyjnych. W modelach z mechanizmem krzyżakowym, pociągnięcie tapicerki siedziska do góry inicjuje ruch nożycowy, zbliżający boczne rury ramy. W przypadku konstrukcji o składaniu pionowym, procedura wymaga zwolnienia odpowiednich blokad, co pozwala na położenie oparcia na płaszczyźnie siedziska.

Podczas zbliżania elementów ramy należy zweryfikować, czy ruchome części, takie jak pasy bezpieczeństwa lub boczne osłony, są ułożone w sposób niekolidujący z mechanizmem. Po całkowitym złożeniu konstrukcji, jej stabilność w tej pozycji jest potwierdzeniem prawidłowego zadziałania zatrzasków lub innych systemów blokujących. Prawidłowo wykonana procedura składania ramy głównej zapewnia bezpieczne i kompaktowe przechowywanie sprzętu.

Zabezpieczenie elementów po złożeniu

Zabezpieczenie złożonego wózka inwalidzkiego polega na unieruchomieniu jego struktury, co zapobiega samoczynnemu rozłożeniu się podczas transportu lub przechowywania. W tym celu stosuje się zintegrowane z ramą pasy lub klamry, które mechanicznie łączą ze sobą jej przeciwległe elementy. Zdemontowane komponenty, takie jak podnóżki i podłokietniki, wymagają osobnego umieszczenia w bezpiecznym miejscu, aby uniknąć ich zagubienia. Przechowywanie tych części w dedykowanej torbie transportowej minimalizuje ryzyko ich uszkodzenia mechanicznego.

Zastosowanie pokrowca transportowego chroni tapicerkę oraz powłokę lakierniczą ramy przed otarciami, wilgocią i zanieczyszczeniami. Należy zweryfikować, czy koła po złożeniu są stabilne i nie obracają się w sposób niekontrolowany, co mogłoby utrudnić przenoszenie. W niektórych modelach ponowne załączenie hamulców postojowych po złożeniu dodatkowo stabilizuje całą konstrukcję. Finalna weryfikacja stabilności wszystkich elementów jest ostatnim etapem procedury, który potwierdza, że proces wyjaśniający, jak złożyć wózek inwalidzki, został przeprowadzony prawidłowo.

Czy demontaż kół jest konieczny?

Demontaż kół jest konieczny w wózkach inwalidzkich wyposażonych w osie z systemem szybkiego demontażu, tzw. szybkozłączki, co pozwala na maksymalną redukcję gabarytów transportowych. System ten umożliwia zmniejszenie całkowitej szerokości wózka o sumę szerokości obu kół napędowych. Redukcja wagi po odpięciu kół może wynosić od 3 do 5 kilogramów, w zależności od modelu i materiału, z którego wykonano obręcze oraz opony. Procedura ta jest standardem w przypadku aktywnych wózków inwalidzkich, gdzie minimalizacja wagi i wymiarów jest priorytetem dla użytkownika.

Mechanizm szybkiego uwalniania osi (quick-release axle) jest aktywowany poprzez naciśnięcie centralnego przycisku zlokalizowanego w piaście koła. Po wciśnięciu przycisku, kulki blokujące wewnątrz osi cofają się, co pozwala na jej swobodne wysunięcie z tulei w ramie wózka. Usunięcie kół jest szczególnie użyteczne przy transporcie sprzętu w bagażnikach samochodów o ograniczonej przestrzeni. Ponowne zamontowanie koła wymaga wsunięcia osi do tulei aż do usłyszenia kliknięcia, które sygnalizuje zablokowanie mechanizmu.

Demontaż kół nie jest wymagany we wszystkich modelach wózków składanych, szczególnie w podstawowych wózkach stalowych, gdzie koła są montowane na stałe do ramy. W takich konstrukcjach redukcja wymiarów ogranicza się wyłącznie do złożenia ramy krzyżakowej. Możliwość demontażu kół jest cechą konstrukcyjną, która wpływa na funkcjonalność transportową, lecz nie jest standardem w każdym segmencie wózków manualnych. Informacja o obecności systemu szybkozłączek znajduje się w specyfikacji technicznej danego modelu sprzętu ortopedycznego.

Bezpieczny transport złożonego wózka

Masa standardowego wózka inwalidzkiego, wynosząca od 12 do 20 kg, w przypadku nagłego hamowania generuje siłę bezwładności stanowiącą zagrożenie dla pasażerów. Z tego powodu złożony sprzęt powinien być transportowany wyłącznie w przestrzeni bagażowej pojazdu, a nie na siedzeniach pasażerskich. Umieszczenie go w kabinie uniemożliwia skuteczne unieruchomienie i stwarza ryzyko niekontrolowanego przemieszczenia się obiektu. Podstawową metodą zabezpieczenia jest umieszczenie wózka tak, aby przylegał do oparć tylnej kanapy, co ogranicza jego ruch wzdłużny.

Do pełnego unieruchomienia złożonego wózka w bagażniku stosuje się pasy transportowe lub elastyczne siatki bagażowe. Pasy należy przeprowadzić przez nośne, nieruchome elementy ramy wózka i zamocować do punktów kotwiczących znajdujących się w podłodze lub ścianach bocznych bagażnika. Prawidłowe napięcie pasów zapobiega przesuwaniu się wózka na boki oraz jego podskakiwaniu na nierównościach nawierzchni. Siatki bagażowe są natomiast rozwiązaniem stosowanym do zabezpieczania lżejszych modeli wózków lub dodatkowych, zdemontowanych elementów.

Transport zdemontowanych komponentów, takich jak koła, podnóżki czy podłokietniki, wymaga ich oddzielnego zabezpieczenia w celu uniknięcia uszkodzeń. Elementy te należy umieścić w dedykowanych pokrowcach transportowych lub torbach, co chroni je przed uszkodzeniami mechanicznymi i zarysowaniem. Oddzielne pakowanie zapobiega również uszkodzeniu tapicerki bagażnika przez metalowe lub ostre części wózka. Przed rozpoczęciem podróży należy zweryfikować, czy wszystkie luźne części są stabilnie umocowane i nie będą przemieszczać się w trakcie jazdy.

Składanie wózków elektrycznych: specyfika

Masa wózków elektrycznych waha się od 25 kg do ponad 100 kg, co bezpośrednio wpływa na metodę i możliwość samodzielnego ich składania. etapem przygotowawczym jest odłączenie źródła zasilania, czyli akumulatora, w celu deaktywacji układu napędowego i sterującego. Czynność ta zapobiega przypadkowemu uruchomieniu silników podczas manipulacji ramą. Należy również zdemontować lub odpowiednio zabezpieczyć panel sterujący (joystick), który jest elementem wrażliwym na uszkodzenia mechaniczne.

Mechanizmy składania w wózkach elektrycznych mogą być manualne lub zautomatyzowane. W przypadku systemów manualnych proces wymaga zwolnienia specjalnych blokad lub dźwigni, a następnie złożenia ramy przy użyciu siły fizycznej, podobnie jak w wózkach manualnych. Modele zautomatyzowane wykorzystują siłowniki elektryczne, które po aktywacji przyciskiem samoczynnie składają lub rozkładają konstrukcję wózka. Konstrukcja ramy wózka elektrycznego jest dostosowana do przenoszenia większych obciążeń, co wpływa na lokalizację i budowę zawiasów oraz punktów składania.

Transport złożonego wózka elektrycznego stanowi wyzwanie ze względu na jego masę i gabaryty. Umieszczenie go w bagażniku pojazdu często wymaga zastosowania dodatkowych urządzeń, takich jak rampy najazdowe lub podnośniki. Nawet po złożeniu, wózek elektryczny zajmuje znaczną przestrzeń, co należy uwzględnić przy planowaniu transportu. Podczas przewozu konstrukcja musi być bezwzględnie unieruchomiona za pomocą pasów transportowych, aby zapobiec jej przemieszczaniu się w wyniku działania sił bezwładności.

Częste błędy podczas składania

Próba złożenia wózka bez uprzedniego demontażu lub odchylenia podnóżków blokuje krzyżakowy mechanizm składania, uniemożliwiając zbliżenie do siebie bocznych ram konstrukcji. Taka czynność może prowadzić do trwałego odkształcenia aluminiowych lub stalowych elementów podnóżka. Niektóre modele posiadają blokady bezpieczeństwa, które fizycznie uniemożliwiają ruch ramy przy nieprawidłowo ustawionych podnóżkach. Podobnie, niezłożenie podłokietników w modelach z taką funkcją może zakleszczyć je między ramą a siedziskiem.

Zastosowanie nadmiernej siły w celu pokonania oporu mechanizmu składania może spowodować pęknięcie spawów lub uszkodzenie nitowanych połączeń ramy. Niewłaściwe umiejscowienie dłoni, na przykład na szprychach kół zamiast na ramie siedziska, generuje siły ścinające, które mogą uszkodzić koło. Siłowe domykanie niepełnie złożonego wózka prowadzi do zużycia lub złamania plastikowych lub metalowych zatrzasków blokujących. Nagłe szarpnięcie za tapicerkę siedziska w celu zainicjowania składania może spowodować jej naderwanie w punktach mocowania do ramy.

Ignorowanie instrukcji producenta dotyczącej kolejności składania poszczególnych elementów prowadzi do sytuacji, w której części wzajemnie się blokują. Pozostawienie przedmiotów w kieszeniach oparcia lub w koszu pod siedziskiem może uniemożliwić pełne złożenie ramy lub spowodować zniszczenie tych przedmiotów. Niepełne złożenie wózka, wynikające z pominięcia jednego z etapów, zwiększa jego objętość transportową. Zaniedbanie zablokowania hamulców postojowych przed rozpoczęciem składania może skutkować niekontrolowanym przemieszczeniem się wózka.
